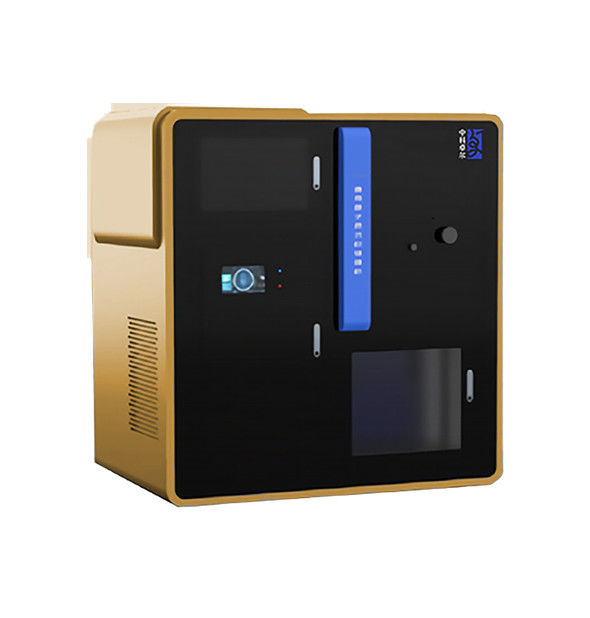

Photonic Crystal Atomic Layer Deposition Equipment In Optics Industry

Équipement de dépôt de couche atomique à cristaux photoniques dans l'industrie optique

  • Surligner

    Dépôt de couche atomique de l'industrie optique

    ,

    dépôt de couche atomique de cristal photonique

    ,

    équipement de dépôt de couche atomique de cristal photonique

  • Lester
    Personnalisable
  • Lieu d'origine
    Chengdu, République populaire de Chine
  • Nom de marque
    ZEIT
  • Certification
    Case by case
  • Numéro de modèle
    ALD-O-X—X
  • Quantité de commande min
    1 jeu
  • Prix
    Case by case
  • Détails d'emballage
    caisse en bois
  • Délai de livraison
    Cas par cas
  • Conditions de paiement
    T/T
  • Capacité d'approvisionnement
    Cas par cas

Équipement de dépôt de couche atomique à cristaux photoniques dans l'industrie optique

Dépôt de couche atomique dans l'industrie optique


Applications

  Applications  But spécifique


  Optique


  Composants optiques

  Cristal photonique
  Affichage électroluminescent
  Spectroscopie Raman améliorée en surface
  Oxyde conducteur transparent

  Couche lumineuse, couche de passivation, couche de protection du filtre, revêtement antireflet, anti-UV
enrobage


Principe de fonctionnement
Dépôt de couche atomique (ALD), à l'origine appelé épitaxie de couche atomique, également appelée vapeur chimique de couche atomique
déposition(ALCVD), est une forme spéciale de dépôt chimique en phase vapeur (CVD).Cette technologie peut déposer des substances
à la surfacede substrat sous la forme d'un seul film atomique couche par couche, qui est similaire au produit chimique commun
dépôt, mais dans leprocessus de dépôt de couche atomique, la réaction chimique d'une nouvelle couche de film atomique est directement
associé à lacouche précédente, de sorte qu'une seule couche d'atomes est déposée dans chaque réaction par cette méthode.

Fonctionnalités

  Modèle  ALD-OX—X
  Système de film de revêtement  AL2O3,TiO2,ZnO, etc.
 Plage de température de revêtement  Température normale à 500℃ (personnalisable)
  Taille de la chambre à vide de revêtement

  Diamètre intérieur : 1200 mm, hauteur : 500 mm (personnalisable)

  Structure de la chambre à vide  Selon les exigences du client
  Vide de fond  <5×10-septmbar
  Épaisseur du revêtement  ≥0.15nm
  Précision du contrôle d'épaisseur  ±0.1nm
  Taille de revêtement  200×200mm² / 400×400mm² / 1200×1200 mm², etc.
  Uniformité de l'épaisseur du film  ≤±0,5 %
  Gaz précurseur et vecteur

  Triméthylaluminium, tétrachlorure de titane, diéthyl zinc, eau pure,
azote, etc...

 Remarque : production personnalisée disponible.


Échantillons de revêtement
Équipement de dépôt de couche atomique à cristaux photoniques dans l'industrie optique 0Équipement de dépôt de couche atomique à cristaux photoniques dans l'industrie optique 1
Étapes du processus
→ Placer le substrat à revêtir dans la chambre à vide ;
→ Passez l'aspirateur dans la chambre à vide à haute et basse température et faites tourner le substrat de manière synchrone ;
→ Commencer le revêtement : le substrat est mis en contact avec le précurseur en séquence et sans réaction simultanée ;
→ Purgez-le avec de l'azote gazeux de haute pureté après chaque réaction ;
→ Arrêtez de faire tourner le substrat une fois que l'épaisseur du film est conforme à la norme et que l'opération de purge et de refroidissement est terminée.

terminé, puis retirez le substrat une fois que les conditions de rupture du vide sont remplies.

Nos avantages
Nous sommes fabricant.
Processus mature.
Réponse dans les 24 heures ouvrables.

Notre certification ISO
Équipement de dépôt de couche atomique à cristaux photoniques dans l'industrie optique 2

Certaines parties de nos brevets
Équipement de dépôt de couche atomique à cristaux photoniques dans l'industrie optique 3Équipement de dépôt de couche atomique à cristaux photoniques dans l'industrie optique 4

Parties de nos récompenses et qualifications de R&D

Équipement de dépôt de couche atomique à cristaux photoniques dans l'industrie optique 5Équipement de dépôt de couche atomique à cristaux photoniques dans l'industrie optique 6
