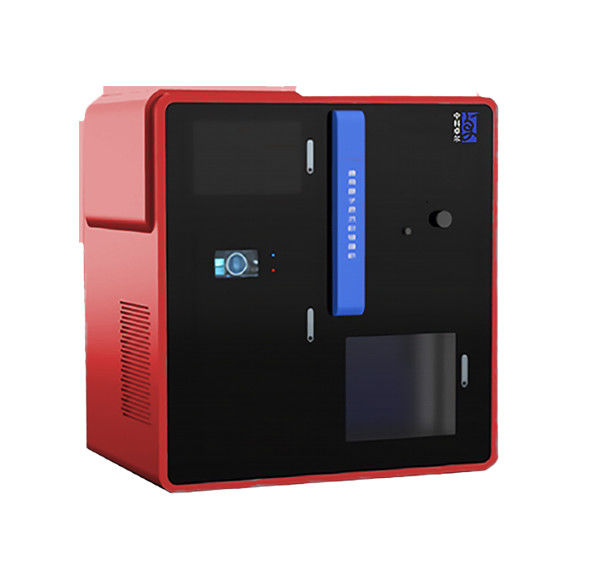

Dépôt de couche atomique dans l'industrie des semi-conducteurs
Applications
| Applications | But spécifique |
| Semi-conducteur |
Ldispositif logique (MOSFET), diélectriques de grille à K élevé / électrode de grille |
|
Matériau capacitif High-K / électrode capacitive de Dynamic Random Access |
|
|
Couche d'interconnexion métallique, couche de passivation métallique, couche de cristal germe métallique, métal |
|
|
Mémoire non volatile : mémoire flash, mémoire à changement de phase, accès aléatoire résistif |
Principe de fonctionnement
La technologie de dépôt de couche atomique (ALD), également connue sous le nom de technologie d'épitaxie de couche atomique (ALE), est un produit chimique
vapeurtechnologie de dépôt de film basée sur une réaction ordonnée et auto-saturée en surface.ALD est appliqué dans
semi-conducteurchamp.Au fur et à mesure que la loi de Moore évolue constamment et que les tailles des caractéristiques et les rainures de gravure des
des circuits ont étéen permanenceminiaturisant, les rainures de gravure de plus en plus petites ont apporté de graves
les défis du revêtementLa technologiederainures et leurs parois latérales. Les procédés PVD et CVD traditionnels ont été
incapable de répondre aux exigencesde supérieurcouverture des marches sous une largeur de ligne étroite.La technologie ALD joue un
rôle de plus en plus important dans les semi-conducteursindustrieen raison de son excellente tenue de forme, de son uniformité et de son pas plus élevé
couverture.
Fonctionnalités
| Modèle | ALD-SEM-X—X |
| Système de film de revêtement | AL2O3,TiO2,ZnO, etc. |
| Plage de température de revêtement | Température normale à 500℃ (personnalisable) |
| Taille de la chambre à vide de revêtement |
Diamètre intérieur : 1200 mm, hauteur : 500 mm (personnalisable) |
| Structure de la chambre à vide | Selon les exigences du client |
| Vide de fond | <5×10-septmbar |
| Épaisseur du revêtement | ≥0.15nm |
| Précision du contrôle d'épaisseur | ±0.1nm |
| Taille de revêtement | 200×200mm² / 400×400mm² / 1200×1200 mm², etc. |
| Uniformité de l'épaisseur du film | ≤±0,5 % |
| Gaz précurseur et vecteur |
Triméthylaluminium, tétrachlorure de titane, diéthyl zinc, eau pure, |
| Remarque : production personnalisée disponible. | |
Échantillons de revêtement
Étapes du processus
→ Placer le substrat à revêtir dans la chambre à vide ;
→ Passez l'aspirateur dans la chambre à vide à haute et basse température et faites tourner le substrat de manière synchrone ;
→ Commencer le revêtement : le substrat est mis en contact avec le précurseur en séquence et sans réaction simultanée.
→ Purgez-le avec de l'azote gazeux de haute pureté après chaque réaction ;
→ Arrêtez de faire tourner le substrat une fois que l'épaisseur du film est conforme à la norme et que l'opération de purge et de refroidissement est terminée.
terminé, puis retirez le substrat une fois que les conditions de rupture du vide sont remplies.
