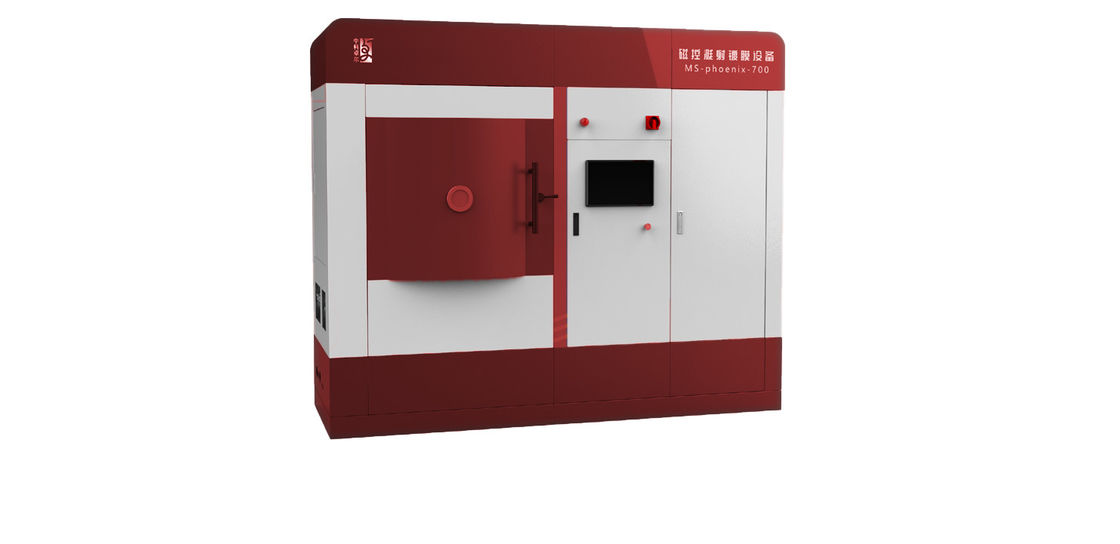

Dépôt par pulvérisation magnétron dans l'industrie des semi-conducteurs
Applications
| Applications | But spécifique | type de materiau |
| Semi-conducteur | IC, électrode LSI, film de câblage | AI, Al-Si, Al-Si-Cu, Cu, Au, Pt, Pd, Ag |
| Électrode à mémoire VLSI | Lu, W, Ti | |
| Film barrière de diffusion | MoSix, Wsix, TaSix,, TiSx, W, Mo, W-Ti | |
| Film adhésif | PZT(Pb-ZrO2-Ti) , Ti, W |
Principe de fonctionnement
Principe de pulvérisation magnétron : sous l'action du champ électrique, les électrons entrent en collision avec les atomes d'argon dans le processus
de voler vers le substrat à grande vitesse, ionisant beaucoup d'ions d'argon et d'électrons, puis les électrons volent vers le
substrat.Les ions d'argon bombardent la cible à grande vitesse sous l'action du champ électrique, pulvérisant beaucoup de cible
atomes, puis les atomes (ou molécules) cibles neutres se déposent sur le substrat pour former des films.
Fonctionnalités
| Modèle | MSC-SEM-X—X |
| Type de revêtement | Divers films diélectriques tels que film métallique, oxyde métallique et AIN |
| Plage de température de revêtement | Température normale à 500℃ |
| Taille de la chambre à vide de revêtement | 700mm*750mm*700mm (personnalisable) |
| Vide de fond | < 5×10-septmbar |
| Épaisseur du revêtement | ≥ 10nm |
| Précision du contrôle d'épaisseur | ≤ ±3% |
| Taille maximale du revêtement | ≥ 100mm (personnalisable) |
| Uniformité de l'épaisseur du film | ≤ ±0,5 % |
| Support de substrat | Avec mécanisme de rotation planétaire |
| Matériel cible | 4 × 4 pouces (compatible avec 4 pouces et moins) |
| Source de courant | Les alimentations telles que DC, impulsion, RF, IF et polarisation sont facultatives |
| Gaz de procédé | Ar, N2, O2 |
| Remarque : production personnalisée disponible. | |
Échantillon de revêtement
Étapes du processus
→ Placer le substrat à revêtir dans la chambre à vide ;
→ Aspirer grossièrement ;
→ Allumez la pompe moléculaire, aspirez à vitesse maximale, puis allumez la révolution et la rotation ;
→ Chauffer la chambre à vide jusqu'à ce que la température atteigne la cible ;
→ Mettre en œuvre le contrôle de température constante ;
→ Nettoyer les éléments ;
→ Tourner et revenir à l'origine ;
→ Film de revêtement selon les exigences du processus ;
→ Baisser la température et arrêter le groupe pompe après revêtement ;
→ Arrêtez de travailler lorsque le fonctionnement automatique est terminé.
Nos avantages
Nous sommes fabricant.
Processus mature.
Réponse dans les 24 heures ouvrables.
