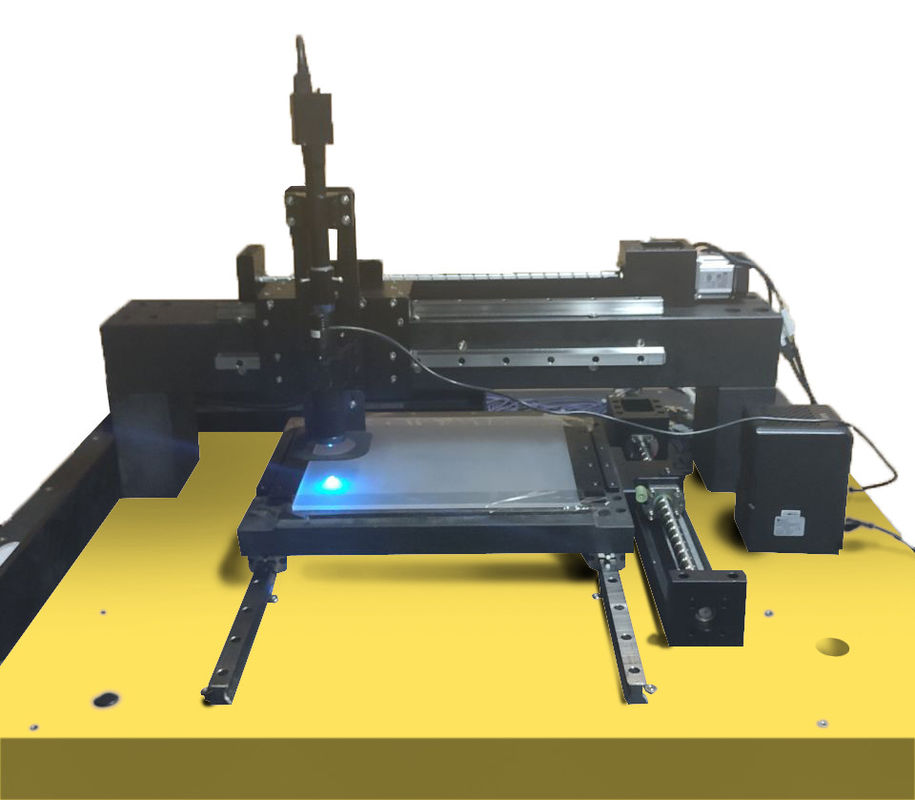

Détecteur en verre de défaut extérieur de substrat
Applications
Pour la gestion à régulation de processus et de rendement de la fabrication en verre de substrat, nous pouvons aider des fabricants à
identifiez et surveillez les défauts de masque, réduisez le risque de rendement et améliorer leur capacité indépendante de R&D pour
technologies de base.
Principe de fonctionnement
Utilisant la lumière spécifique d'anneau d'angle, la source lumineuse coaxiale et le mécanisme courant pour rassembler et analyser le directionnel
l'information de photographie, de ce fait réalisant la détection d'automatica pour les défauts sur la surface en verre de substrat.
Caractéristiques
| Modèle | SDD-GS-X-X | |
|
Détection de représentation |
Type décelable de défaut | Les éraflures, époussette |
| Taille décelable de défaut | 1μm | |
| Exactitude de détection (mesurée) |
détection 100% des défauts/collection de défauts (éraflures, poussière) |
|
| Efficacité de détection |
minutes ≤10 (Valeur mesurée : masque de 350mm x de 300mm) |
|
|
Performances système optiques |
Résolution | 1.8μm |
| Rapport optique | 40x | |
| Champ visuel | 0.5mm x 0.5mm | |
| Illumination légère bleue | 460nm, 2.5w | |
|
Représentation de plate-forme de mouvement
|
X, mouvement biaxial de Y Planéité de marbre de partie supérieure du comptoir : 2.5μm Précision de fin de bande de Z-direction d'axe des y : ≤ 10.5μm Précision de fin de bande de Z-direction d'axe des y : ≤8.5μm |
|
| Note : Production adaptée aux besoins du client disponible. | ||
Images de détection
Nos avantages
Nous sommes fabricant.
Processus mûr.
Réponse dans un délai de 24 heures de travail.
Notre certification d'OIN
Parties de nos brevets
Parties de nos récompenses et qualifications de R&D
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
