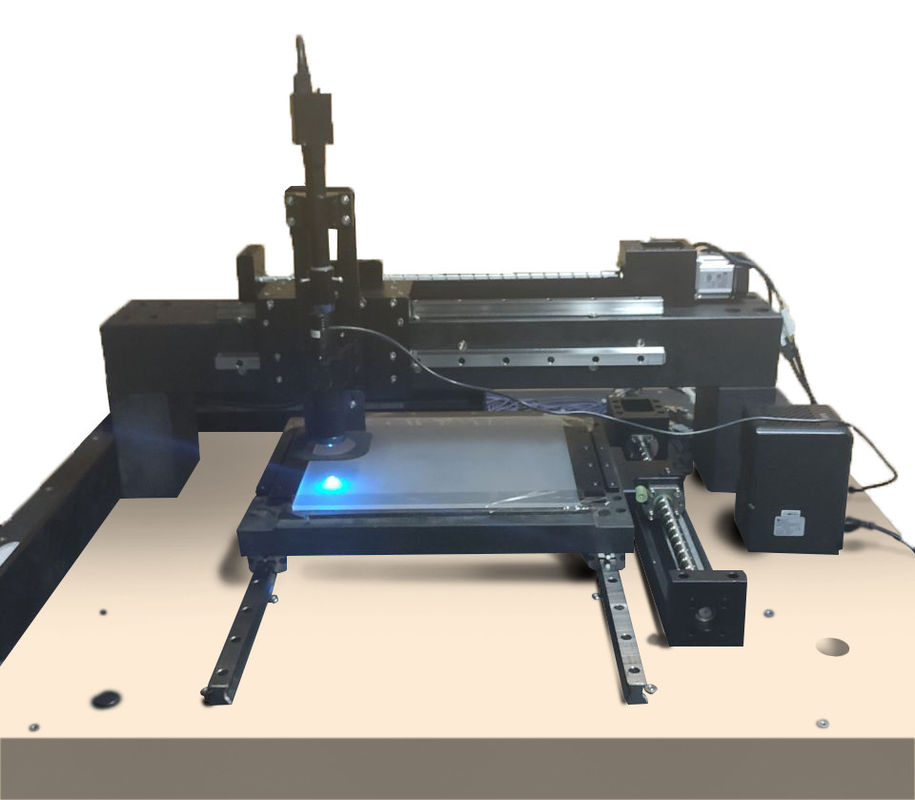

Détecteur de défauts de surface dans l'industrie des semi-conducteurs
Applications
Pour le contrôle de processus et la gestion du rendement du masque vierge dans les domaines de la fabrication d'écrans à semi-conducteurs,
nous pouvons aider les fabricants de substrats de verre, de masques et de panneaux à identifier et à surveiller les défauts des masques, à réduire les
risque de rendement et d'améliorer leur capacité indépendante de R&D pour les technologies de base.
Principe de fonctionnement
Réaliser des tests automatiques des défauts sur la surface du masque par imagerie microscopique à super-résolution et super-
algorithme de détection de défaut de résolution.
Fonctionnalités
| Modèle | SDD-SX—X | |
|
Détection des performances |
Type de défaut détectable | Rayures, Poussières |
| Taille de défaut détectable | 1μm | |
| Précision de détection (mesurée) |
100% détection des défauts / collecte des défauts (rayures, poussière) |
|
| Efficacité de détection |
≤10 minutes (Valeur mesurée : 350mm x 300mm Masque) |
|
|
Performances du système optique |
Résolution | 1,8 μm |
| Grossissement | 40x | |
| Champ de vision | 0,5 mm x 0,5 mm | |
| Eclairage lumière bleue | 460nm, 2.5w | |
|
Performances de la plateforme de mouvement
|
Mouvement à deux axes X, Y Planéité du plan de travail en marbre : 2,5 μm Précision de faux-rond dans la direction Z de l'axe Y : ≤ 10,5 μm Précision de faux-rond dans la direction Z de l'axe Y : ≤ 8,5 μm |
|
| Remarque : production personnalisée disponible. | ||
Images de détection
Nos avantages
Nous sommes fabricant.
Processus mature.
Réponse dans les 24 heures ouvrables.
Notre certification ISO
Certaines parties de nos brevets
Parties de nos récompenses et qualifications de R&D
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
