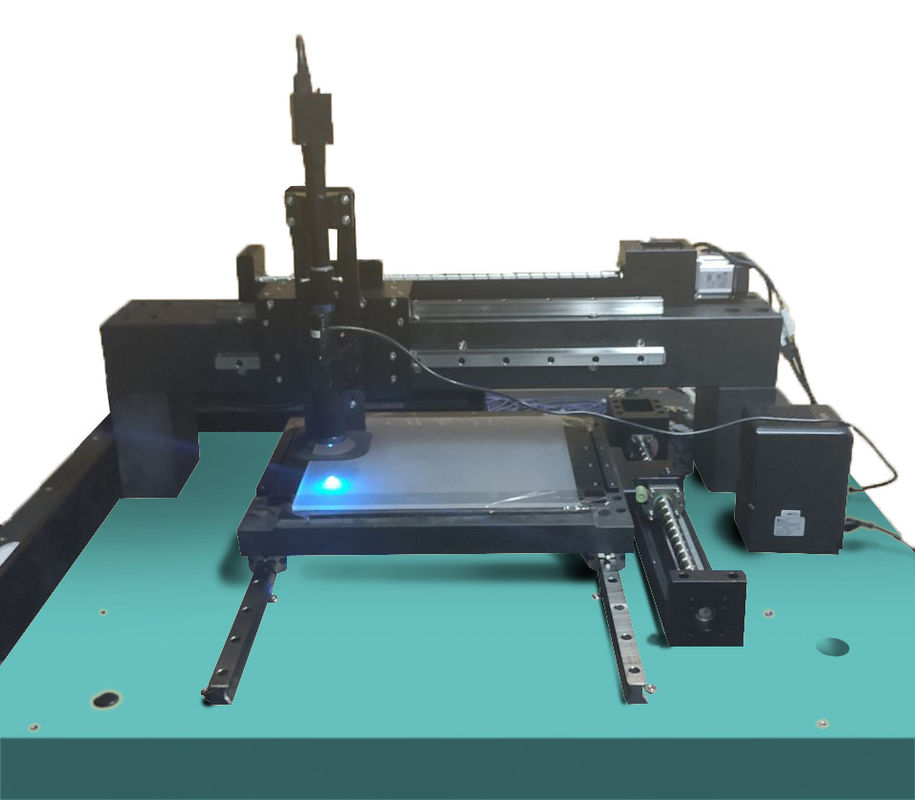

Détecteur de défaut de surface du panneau d'affichage
Applications
Pour le contrôle des processus et la gestion du rendement de la fabrication des panneaux d'affichage, nous pouvons aider les fabricants à
identifier et surveiller les défauts du masque, réduire le risque de rendement et améliorer leur capacité indépendante de R&D pour
technologies de base.
Principe de fonctionnement
L'objectif télécentrique 4x, la lumière annulaire à angle spécifique et la source de lumière coaxiale sont sélectionnés comme approche visuelle pour
localiser automatiquement les positions des défauts, de manière à détecter automatiquement les défauts sur la surface du masque.
Fonctionnalités
|
Modèle |
SDD-DP-X—X | |
|
Détection des performances |
Type de défaut détectable | Rayures, Poussières |
| Taille de défaut détectable | 1μm | |
| Précision de détection (mesurée) |
100% détection des défauts / collecte des défauts(rayures, poussière) |
|
| Efficacité de détection |
≤10 minutes (Valeur mesurée : 350mm x 300mm Masque) |
|
|
Performances du système optique |
Résolution | 1,8 μm |
| Grossissement | 40x | |
| Champ de vision | 0,5 mm x 0,5 mm | |
| Eclairage lumière bleue | 460nm, 2.5w | |
|
Performances de la plateforme de mouvement
|
Mouvement à deux axes X, Y Planéité du plan de travail en marbre : 2,5 μm Précision de faux-rond dans la direction Z de l'axe Y : ≤ 10,5 μm Précision de faux-rond dans la direction Z de l'axe Y : ≤ 8,5 μm |
|
| Remarque : production personnalisée disponible. | ||
