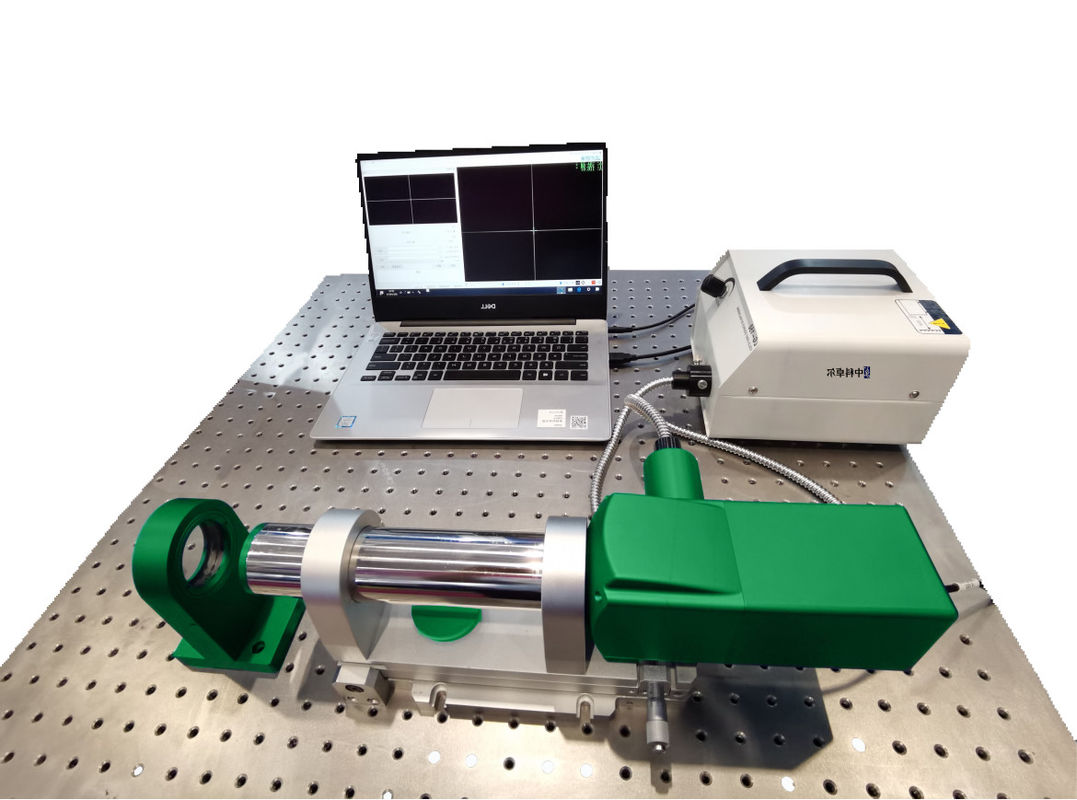

Mode d'opération de réflexion Digital Autocollimator dans l'usinage

Digital Autocollimator dans l'usinage

Domaine d'application

C'est un instrument de mesure à haute précision et de non contact d'angle. Les mesures impliquent l'angle de bord,

erreur d'angle du prisme rectangulaire, de la planéité, du perpendicularity, de la rectitude de rail de guide, etc. sous petit angle

la mesure automatique peut être réalisée dans la machine de commande numérique par ordinateur traitant le champ pour améliorer l'efficacité de détection.

Principe de fonctionnement

Premièrement, les passages légers par le plat de réticule sur le plan focal de lentille objective, puis forme la lumière parallèle ;

Deuxièmement, la lumière parallèle est réfléchie de retour par une perpendiculaire de miroir à l'axe optique, puis aux passages

par la lentille objective et les coincidents avec la ligne standard ; Troisièmement, quand le miroir est incliné

à un léger angleα, les angleis 2α de l'inclinaison du faisceau lumineux reflété.

Caractéristiques

Avantages de produit

Le → montrent l'optique rectifient l'image en temps réel avec une caméra industrielle ;

Portée de précision de mesure de → à 1/20 avec la technologie à traitement d'images de sous pixel ;

Le → identifient la cible optique multiple (tache, cruciforme, ligne-forme, j'en forme) ;

Conception stable de structure de → pour assurer la stabilité.

Nos avantages

Nous sommes fabricant.

Nous avions entrepris la science et technologie nationale chinoise Major Projects.

Nous avions entrepris des projets d'ingénierie de laser de NationalMajor de Chinois.

Membre de la société optique chinoise.

Unité de directeur adjoint de laser et de progrès d'optoélectronique.

Membre de la Chine examinant l'alliance de coopération stratégique.

Réponse dans un délai de 24 heures de travail.
