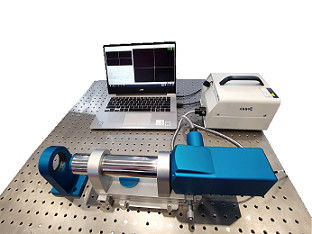

Ф40mm Digital Autocollimator
Domaine d'application
Il est utilisé généralement pour mesurer la rectitude de rail de guide et la planéité de panneau (a également appelé la planéité
l'instrument de mesure), mesurent le perpendicularity avec l'accessoire de prisme de direction. Il est appliqué
à l'espace, à la construction navale, aux projets militaires et autres aux industries exigeant la haute précision, comme
garantie de la qualité industrielle de usinage (planéité, planéité, perpendicularity, parallélisme…), métrologique
normes d'essai d'angle de vérification, positionnement d'angle de prisme et surveillance, essai composant optique
et contrôle d'exactitude d'installation, etc.
Principe de fonctionnement
Lumière des passages de source lumineuse par un plat de réticule, un miroir de semi-réflexion, une lentille objective, et
alors est projeté sur le réflecteur. Si le réflecteur est incliné, l'image reflétée de réticule dévient
position zéro sur le plat de réticule.
Caractéristiques
| Modèle | DA40-2 |
|
Ouverture claire |
Ф40mm |
| Précision |
20" ± 0,2" 600" ± 0,4" |
| Répétabilité | 0,05" |
|
Résolution |
0,01" |
| Débit d'images | 30Hz |
| Longueur focale | 300 millimètres |
| Note : Production adaptée aux besoins du client disponible. | |
Avantages de produit
Le → montrent l'optique rectifient l'image en temps réel avec une caméra industrielle ;
Portée de précision de mesure de → à 1/20 avec la technologie à traitement d'images de sous pixel ;
Le → identifient la cible optique multiple (tache, cruciforme, ligne-forme, j'en forme) ;
Conception stable de structure de → pour assurer la stabilité.
