Scratches Dusts Semiconductor Surface Detection Equipment Resolution 1.8μM

Rayures dépoussière la résolution 1.8μM d'équipement de détection de surface de semi-conducteur

  • Surligner

    Les éraflures époussette le détecteur 1.8μM de surface de semi-conducteur

    ,

    Les éraflures époussette l'équipement 1.8μM de détection de défaut extérieur

    ,

    Les éraflures de l'équipement 1.8μm de détection de défaut extérieur époussette

  • Taille
    1210 mm*1000mm* 1445mm, personnalisable
  • Personnalisable
    Disponible
  • Période de garantie
    1 an ou au cas par cas
  • CONDITIONS D'EXPÉDITION
    Par Mer / Air / Transport Multimodal, etc.
  • Type de défaut détectable
    Rayures, Poussières
  • Résolution
    1,8 μm
  • Lieu d'origine
    Chengdu, République populaire de Chine
  • Nom de marque
    ZEIT
  • Certification
    Case by case
  • Numéro de modèle
    SDD0.5-0.5
  • Quantité de commande min
    1 jeu
  • Prix
    Case by case
  • Détails d'emballage
    caisse en bois
  • Délai de livraison
    Cas par cas
  • Conditions de paiement
    T/T
  • Capacité d'approvisionnement
    Cas par cas

Rayures dépoussière la résolution 1.8μM d'équipement de détection de surface de semi-conducteur

Les éraflures époussette le détecteur extérieur 1.8μM d'essai de semi-conducteur optique d'équipement


Applications
Pour la gestion à régulation de processus et de rendement du masque vide dans les domaines de l'affichage de semi-conducteur et
fabrication de puce de circuit intégré, nous employons des technologies de essai optiques de sortie élevée pour rendre rapide et
détection automatique précise pour les défauts extérieurs du masque vide. Selon des besoins de l'utilisateur professionnels,
nous avons développé la série de sortie élevée MASQUONS des machines d'inspection avec la qualité fiable et le coût élevé
rapport de représentation, pour aider les fabricants en verre de substrat, de masque et de panneau à identifier et surveiller le masque
les défauts, réduisent le risque de rendement et améliorer leur capacité indépendante de R&D pour des technologies de base.

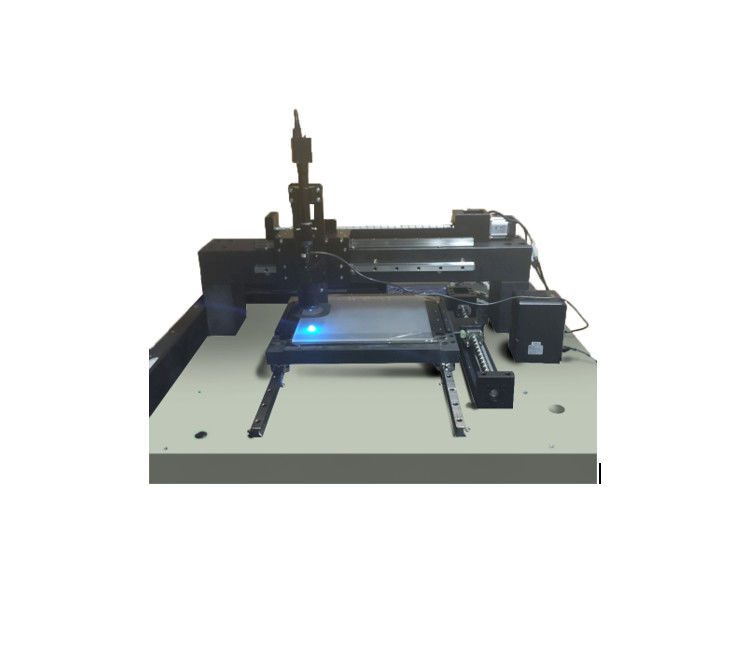

Principe de fonctionnement
Quant au niveau et au type du défaut extérieur, de la lentille 4x telecentric, de la lumière spécifique d'anneau d'angle et de lumière coaxiale
la source sont choisies comme approche visuelle. Quand le dispositif fonctionne, l'échantillon se déplace le long du X
la direction et le module de vision effectue la détection de défaut le long de la direction de Y.

Caractéristiques

 Modèle SDD0.5-0.5

 Détection de représentation

 Type décelable de défaut Les éraflures, époussette
 Taille décelable de défaut 1μm

 Exactitude de détection
(mesuré)

 détection 100% des défauts/collection de
défauts (éraflures, poussière)

 Efficacité de détection

 minutes ≤10
(Valeur mesurée : masque de 350mm x de 300mm)

 Performances système optiques

 Résolution 1.8μm
 Rapport optique 40x
 Champ visuel 0.5mm x 0.5mm
 Illumination légère bleue 460nm, 2.5w


Représentation de plate-forme de mouvement



X, mouvement biaxial de Y
Planéité de marbre de partie supérieure du comptoir : 2.5μm
Précision de fin de bande de Z-direction d'axe des y : ≤ 10.5μm
Précision de fin de bande de Z-direction d'axe des y : ≤8.5μm


Note : Production adaptée aux besoins du client disponible.


Images de détection
Rayures dépoussière la résolution 1.8μM d'équipement de détection de surface de semi-conducteur 0

Nos avantages
Nous sommes fabricant.
Processus mûr.
Réponse dans un délai de 24 heures de travail.

Notre certification d'OIN
Rayures dépoussière la résolution 1.8μM d'équipement de détection de surface de semi-conducteur 1

Parties de nos brevets
Rayures dépoussière la résolution 1.8μM d'équipement de détection de surface de semi-conducteur 2Rayures dépoussière la résolution 1.8μM d'équipement de détection de surface de semi-conducteur 3

Parties de nos récompenses et qualifications de R&D

Rayures dépoussière la résolution 1.8μM d'équipement de détection de surface de semi-conducteur 4Rayures dépoussière la résolution 1.8μM d'équipement de détection de surface de semi-conducteur 5





























Le groupe de ZEIT, fondé en 2018, est une société concentrée sur l'optique de précision, les matériaux de semi-conducteur et les équipements de pointe d'intelligence. Basé sur nos avantages dans l'usinage de précision du noyau et de l'écran, la détection optique et le revêtement, groupe de ZEIT avait fourni à nos clients les paquets complets des solutions adaptées et normalisées aux besoins du client de produit.



Concentré sur les innovations technologiques, le groupe de ZEIT a plus de 60 brevets domestiques d'ici 2022 et a établi dans le monde entier des coopérations très étroites d'entreprise-université-recherche avec des instituts, des universités et l'association industrielle. Par des innovations, les propriétés intellectuelles possédées par auto et l'accumulation des équipes expérimentales de processus de clé, groupe de ZEIT est devenues une base de développement pour incuber les produits de pointe et une base de formation pour le personnel à extrémité élevé.
