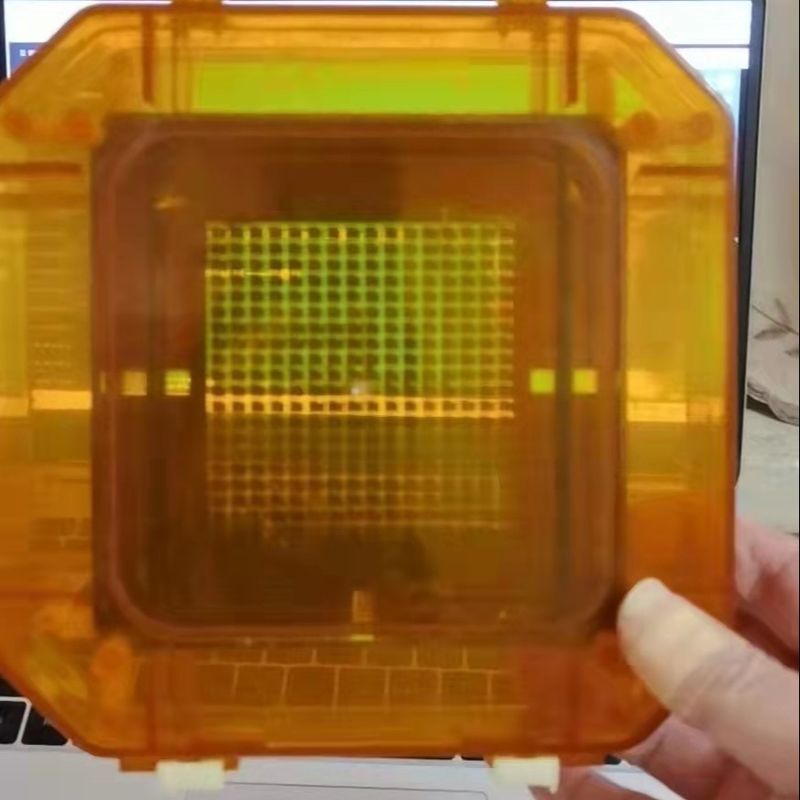

6 × 6 × 0,12 pouces MEMS Chrome Photomask Substrat Photoresist Coating

6 pouces × 6 pouces × 0,12 pouces Substrat de photomasque à quartz pour utilisation sur puce

Applications

Les domaines du processus de photolithographie, tels que la fabrication de puces de circuits intégrés, FPD (Flat Panel Display),

MEMS (systèmes micro électromécaniques), etc.

Principe de fonctionnement

Le masque est un masque maître graphique couramment utilisé dans la photolithographie de la fabrication micro-nano.La structure graphique

est formé sur un substrat transparent par un photomasque opaque, puis les informations graphiques sont transférées au

substrat du produit par un processus d'exposition.

Fonctionnalités

                                                        Substrat de photomasque pour puce

Flux de processus

→ Détection des matières premières ;

→ Meulage grossier ;

→ Polissage grossier ;

→ Nettoyage du masque ;

→ Inspection des performances des matières premières ;

→ Plaqué par chrome;

→ Test de performance du masque ;

→ Revêtement photorésistant ;

→ Emballage ;

→ Transport.

Nos avantages

Nous sommes fabricant.

Processus mature.

Réponse dans les 24 heures ouvrables.

Notre certification ISO

Certaines parties de nos brevets

Parties de nos récompenses et qualifications de R&D
