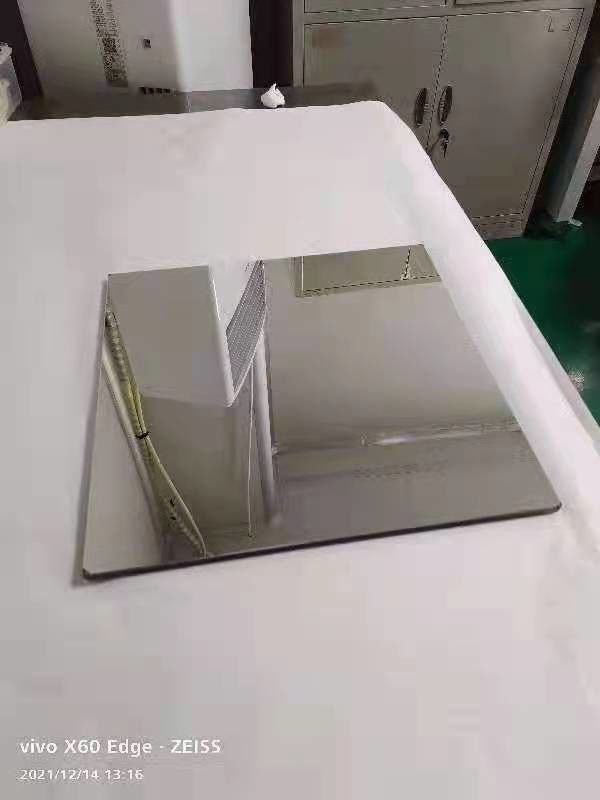

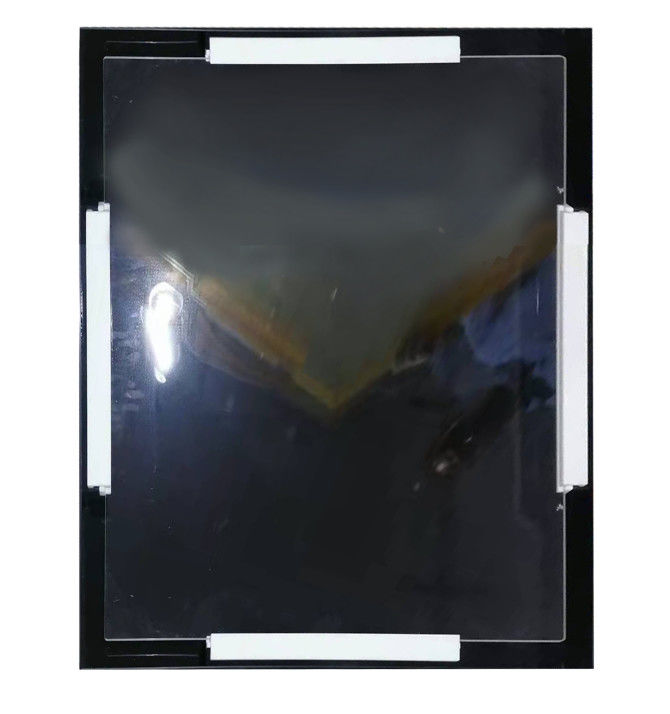

Substrat de Photomask de quartz pour FPD et Chip Use
Domaine d'application
Les champs du processus de photolithographie, tels que la fabrication de puce de circuit intégré, FPD (écran plat),
MEMS (systèmes mécaniques d'électro micro), etc.
Principe de fonctionnement
Le masque est un masque principal graphique utilisé généralement dans la photolithographie de la fabrication de micro-nano. La structure graphique
est formé sur un substrat transparent par un photomask opaque, et alors l'information graphique est transférée au
substrat de produit par un procédé d'exposition.
Caractéristiques
Substrat de Photomask pour l'usage de FPD
Modèle/matériel | Taille | Capacité de traitement |
5280 / Quartz | × 520mm de 800mm | Meulage, polissant, électrodéposition de Chrome, collant |
3035 / Quartz | × 300mm de 350mm | Meulage, polissant, électrodéposition de Chrome, collant |
6 pouces/quartz | × 152mm de 152mm | Meulage, polissant, électrodéposition de Chrome, collant |
5 pouces/quartz | × 127mm de 127mm | Meulage, polissant, électrodéposition de Chrome, collant |
Substrat de Photomask pour l'usage de puce
Modèle/matériel | Taille | Capacité de traitement |
5009 / Quartz | 5 pouces de × 5 pouces de × 0,09 pouces | Meulage, polissant, électrodéposition de Chrome, collant |
6012 / Quartz | 6 pouces de × 6 pouces de × 0,12 pouces | Meulage, polissant, électrodéposition de Chrome, collant |
6025 / Quartz | 6 pouces de × du × 6inches 0,25 pouces | Meulage, polissant, électrodéposition de Chrome, collant |
Écoulement de processus
Détection de matières premières de →
Meulage approximatif de →
Polissage approximatif de →
Nettoyage de masque de →
Inspection de représentation de matières premières de →
Le → a plaqué par le chrome
Essais de performances de masque de →
Revêtement de vernis photosensible de →
Emballage de →
Transport de →
Nos avantages
Nous sommes fabricant.
Processus mûr.
Réponse dans un délai de 24 heures de travail.
