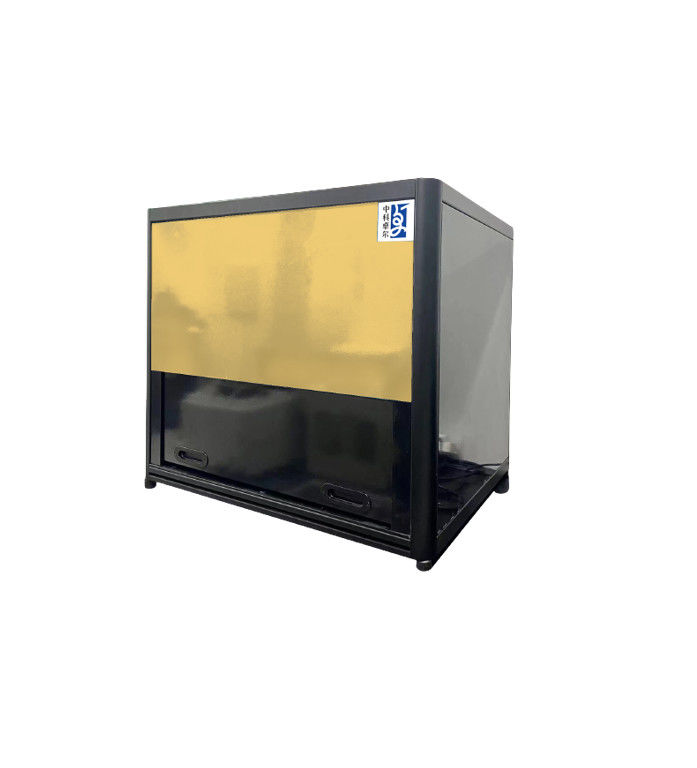

Équipement de détection de forme de surface de lumière structurelle de réflecteur de lampe
Applications
Détection de la forme du réflecteur de la lampe.
Principe de fonctionnement
Des franges sinusoïdales générées à partir d'une programmation informatique sont projetées sur l'objet mesuré par un projecteur.Utilisant
caméra pour photographier la tortuosité des franges modulées par les objets.La distribution et la courbure du nuage de points
distribution de la surface mesurée sont calculées en fonction de la déformation des franges, puis de la surface
la distribution des erreurs de forme peut être obtenue en comparant la distribution des nuages de points avec le modèle idéal.
Fonctionnalités
| Modèle | SSD-LR-X—X |
| Plage de mesure | 200×150mm2 |
| Résolution transversale | Conventionnel 0,25 mm, réglable |
| Précision de mesure | Erreur absolue : ±3μm (100mm de diamètre) |
| Remarque : production personnalisée disponible. | |
Image de détection
Nos avantages
Nous sommes fabricant.
Processus mature.
Réponse dans les 24 heures ouvrables.
